Арка під виноград (шпалера): як зварити вічний каркас із труби 20х20 і чим його пофарбувати для захисту від іржі

Створення затишної тіньової зони на подвір’ї — мрія кожного власника приватного будинку. Зростаюча виноградна лоза, плетисті троянди чи густий клематіс здатні перетворити звичайну доріжку на казковий тунель, який рятує від літньої спеки та дарує смачний урожай. Однак, за цією романтичною картинкою криється сувора інженерна реальність: доросла рослина має колосальну вагу і створює величезне вітрове навантаження. Багато господарів намагаються зекономити, збиваючи каркаси з дерев’яних рейок, натягуючи дріт між кволими стовпчиками або зварюючи арки з найтоншого металевого профілю (наприклад, профілю для гіпсокартону). Наслідки завжди однакові: через три-чотири роки деревина згниває, тонкий метал гнеться під вагою мокрого листя і стиглих грон, а під час осіннього буревію вся ця конструкція з гуркотом падає на землю, ламаючи багаторічну лозу. Щоб ваша праця не була марною, а ландшафтний дизайн радував поколіннями, основу потрібно робити виключно з якісного сталевого прокату. Ідеальну геометрію, чесну товщину металу та професійну консультацію для створення таких довговічних конструкцій вам завжди нададуть експерти будівельного центру Park Plus.

У цьому фундаментальному матеріалі ми розберемо фізику навантажень виноградної шпалери, проведемо детальний розрахунок матеріалів для класичної арки з труби 20х20 мм, навчимося правильно бетонувати стійки та розкриємо секрети антикорозійного захисту металу, щоб вам не довелося перефарбовувати його щовесни.

Прихована загроза: чому лоза руйнує кволі конструкції

Більшість людей недооцінює силу природи. Навесні молодий саджанець винограду виглядає тендітно і невагомо, але вже через п’ять років він перетворюється на потужного «зеленого монстра».

Згідно з дослідженнями в галузі агроінженерії та чинними будівельними нормами щодо вітрових навантажень (ДБН В.1.2-2:2006 «Навантаження і впливи»), на садову арку діють три руйнівні фактори:

Мертва вага рослини: Дорослий кущ винограду елітних сортів (разом із багаторічною деревиною, листям та врожаєм у період дозрівання) може важити понад 100-150 кілограмів. А якщо арка довга (наприклад, 5-6 метрів) і на ній розкинулося кілька кущів, загальна маса сягає півтонни.
Снігове та льодове навантаження: Взимку лоза скидає листя, але самі гілки залишаються на каркасі. Під час крижаного дощу або мокрого снігопаду на переплетеннях гілок утворюються величезні льодові нарости. Вага конструкції в цей момент збільшується вдвічі.
Ефект «вітрила»: Влітку, коли арка густо вкрита листям, вона перетворюється на суцільну зелену стіну. Шквальний вітер швидкістю 20-25 м/с тисне на цю стіну з силою понад 70-100 кілограмів на кожен квадратний метр. Вітер намагається не просто зламати трубу, він діє як важіль, намагаючись вивернути стовпи з землі.

Саме тому тонкі пластикові трубки, дерев’яні бруски чи тонкостінні профілі товщиною 1.2 мм приречені на руйнування. Вони не мають достатнього моменту інерції, щоб чинити опір одночасному скручуванню, вигину та тиску.

Профільна труба 20х20: ідеальний баланс естетики та міцності

Коли постає завдання зварити надійну основу, найчастіший запит домашніх майстрів — це труба профільна 20х20 ціна. І це абсолютно виправданий вибір.

Чому саме «двадцятка»?

Естетична легкість: На відміну від масивної труби 40х40 або 60х60, яка виглядала б грубо і перевантажувала б ландшафт, профіль 20х20 виглядає витончено і непомітно ховається в зелені.
Рівномірна жорсткість: Квадратний переріз забезпечує однакову жорсткість на вигин у всіх площинах.
Зручність монтажу: До плоских граней квадратної труби неймовірно зручно приварювати поперечини, декоративні ковані елементи або натягувати сталевий дріт (шпалеру). На круглих водопровідних трубах електрод постійно зісковзує, а зварний шов виходить неакуратним.
Товщина стінки (Критично важливо!): Щоб арка була «вічною», вам потрібно купити профільну трубу 20х20 з товщиною стінки суворо 2.0 мм (або хоча б 1.8 мм за чесним ДСТУ). Тонкостінні труби (1.5 мм) швидко прогниють від постійного контакту з вологою лозою і можуть лопнути по зварному шву під час сильного вітру.

Інженерний розрахунок: кошторис на класичну арку

Розглянемо типовий проект прямокутної перголи (арки з плоским верхом), яка накриває садову доріжку.

Габарити: Висота — 2.2 метри (щоб найвищий член родини не чіпляв грона головою), ширина проходу — 1.5 метри, довжина тунелю — 3 метри.
Крок стійок: Щоб дах не провисав, вертикальні стійки ставимо кожні 1.5 метри. Отже, на 3 метри довжини нам потрібно 3 пари стійок (загалом 6 вертикальних опор).

Детальний підрахунок металопрокату:

Вертикальні стійки (6 шт.): Їх потрібно бетонувати в землю мінімум на 60 см (нижче зони промерзання і для створення надійного «якоря»). Отже, довжина однієї стійки: 2.2 м (над землею) + 0.6 м (у землі) = 2.8 метри.
- Разом: 6 шт. * 2.8 м = 16.8 погонних метрів.
Поздовжні верхні балки (2 шт.): Вони з’єднують стійки по довжині арки.
- Разом: 2 шт. * 3.0 м = 6.0 погонних метрів.
Поперечні балки даху (перемички): Вони формують «стелю», за яку чіплятиметься виноград. Якщо ставити їх кожні 0.5 метра, на 3 метри довжини знадобиться 7 перемичок довжиною 1.5 метра.
- Разом: 7 шт. * 1.5 м = 10.5 погонних метрів.
Бокові горизонтальні шпалери: Щоб лозі було по чому дертися вгору, між стійками приварюємо горизонтальні напрямні (кожні 50 см по висоті). На 2 метри висоти це 4 лінії з кожного боку.
- Разом: 4 лінії * 2 боки * 3.0 м довжини = 24.0 погонних метри.

Загальний кошторис: 16.8 + 6.0 + 10.5 + 24.0 = 57.3 погонних метри труби 20х20х2. Завдяки цьому розрахунку ви можете ввести запит профільна труба 20х20 ціна за метр, помножити її на 58 метрів (беремо з невеликим запасом на підрізування) і отримати абсолютно точну вартість основного каркаса.

Правильне бетонування: захист від гниття в землі

Найслабше місце будь-якої металоконструкції — це межа між повітрям та ґрунтом. Саме тут концентрується роса, дощова вода та кисень, викликаючи агресивну електрохімічну корозію. Якщо просто вбити трубу в землю, за 5-6 років вона перегниє наскрізь, і ваша розкішна арка впаде.

Технологія вічного фундаменту для стійок:

Буріння: Садовим буром зробіть лунки глибиною 60-70 см і діаметром 15-20 см.
Гідроізоляція труб: Ту частину труби (60 см), яка буде в бетоні, ПЛЮС 10-15 сантиметрів вище рівня землі потрібно ретельно обробити. Зніміть іржу, нанесіть ґрунт і покрийте бітумною мастикою або спеціальною автомобільною антикорозійною мастикою (наприклад, «Кордон»).
Бетонна «гільза»: Згорніть зі шматка руберойду трубку (гільзу) і вставте її в лунку так, щоб вона виступала над землею на 5-10 см. Це не дасть цементному молочку втекти в ґрунт і захистить бетон від вологи.

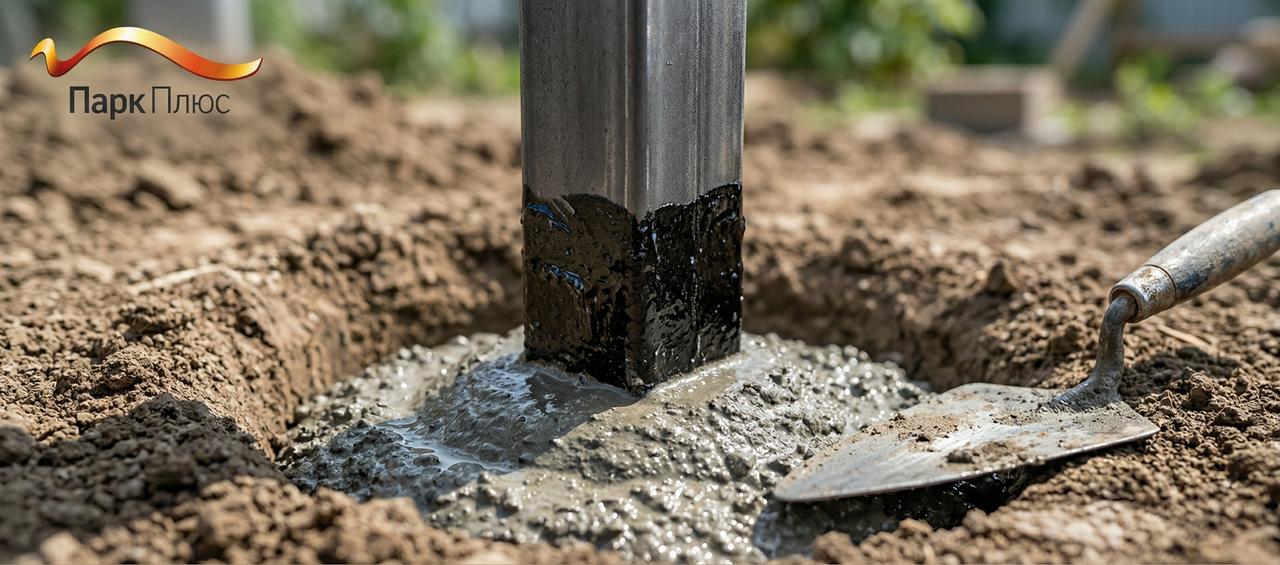

Заливка: Встановіть оброблену металеву стійку суворо за рівнем і залийте її бетоном марки М200 (пропорція цементу, піску і щебеню 1:3:5). Обов’язково зробіть невеличкий схил із бетону біля самої труби (як конус), щоб дощова вода відводилася від металу, а не стояла калюжею.

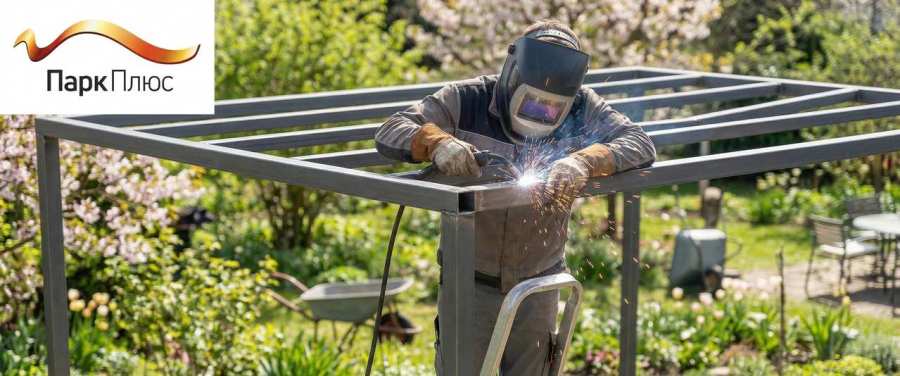

Зварювання та хитрощі складання

Оскільки труба профільна 20х20 є досить тонким матеріалом, зварювати її потрібно обережно.

Використовуйте електроди діаметром 2.0 або 2.5 мм.
Виставте струм на інверторі в межах 50-60 Ампер.
Щоб каркас не перекосило під час зварювання (температурна деформація), спочатку зберіть усю конструкцію на «прихватках» (точках). Перевірте діагоналі та рівні, і лише потім обварюйте шви суцільним кільцем. Обов’язково заварюйте всі торці труб! Якщо залишити верхній зріз труби відкритим, туди потрапить дощ, і взимку вода, перетворившись на лід, просто розірве вашу стійку навпіл. Використовуйте пластикові заглушки або заварюйте торці металевими пластинками.

Фарбування: як захистити метал у вологих «тропіках»

Під густим листям винограду завжди зберігається підвищена вологість і тінь. Це ідеальне середовище для розвитку іржі. Звичайна дешева емаль ПФ-115 злущиться тут вже після першої зими.

Професійна схема малярних робіт:

Механічна зачистка: Відбийте весь шлак від зварювання. Пройдіться по трубах болгаркою зі щіткою (крацовкою), знімаючи рудий наліт. Знежирте поверхню антисиліконом або сольвентом.
Хімічний перетворювач: Якщо іржа залишилася в раковинах, обробіть ці місця перетворювачем іржі на основі ортофосфорної кислоти. Дайте йому висохнути і витріть білий наліт сухою ганчіркою.
Емаль 3 в 1: Ідеальним вибором для таких конструкцій є сучасні ґрунт-емалі «3 в 1» (які містять перетворювач іржі, антикорозійний ґрунт і декоративну емаль). Наносьте фарбу у два товстих шари. Найкраще виглядають графітовий, матовий чорний або темно-коричневий кольори (молоткові фарби). Вони приховують дрібні нерівності металу і дорого виглядають на фоні зеленого листя.

Вклавши свій час і сили в грамотний інженерний підхід, ви отримаєте не просто «підпірку» для рослин, а фундаментальний елемент ландшафтного дизайну, який переживе не одне покоління. І першим кроком до цієї мети є вибір якісного металопрокату. У будівельному центрі Park Plus ви завжди знайдете гарячекатану та холоднокатану профільну трубу 20х20 мм з чесною товщиною стінки. Наш метал зберігається в критих складах і готовий до зварювальних робіт без виснажливої зачистки від глибокої іржі. Будуйте з надійною сталлю і насолоджуйтеся плодами своєї праці!
